modelo

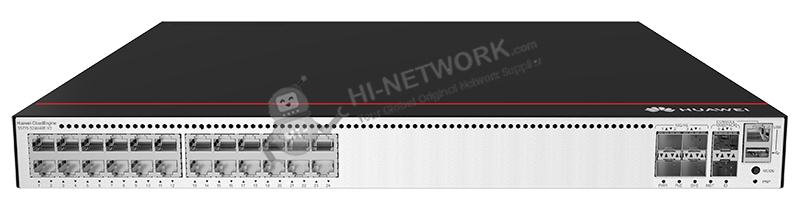

S5735-S24U4XE-V2

Número de pieza

98012056

descripción

S5735-S24U4XE-V2 (24* puertos 10/100/1000BASE-T, 4*10GE SFP+ puertos, 2*12GE stack ports, PoE++, sin módulo de alimentación)

Dimensiones sin embalaje (H x W x D) [mm(in.)]

Dimensiones básicas (excluyendo las partes que sobresalen del cuerpo): 43.6 mm x 442.0 mm x 420.0 mm (1.72 in. X 17.40 in. X 16.54 in.)

Dimensiones máximas (la profundidad es la distancia desde los puertos en el panel frontal a las partes que sobresalen del panel trasero): 43.6 mm x 442.0 mm x 446.0 mm (1.72 in. X 17.40 in. X 17.56 in.)

Dimensiones con embalaje (H x W x D) [mm(in.)]

185 mm x 650 mm x 550 mm (7.28 in. X 25.59 in. X 21.65 in.)

Altura del chasis [U]

1

Peso sin embalaje [kg(lb)]

5.02 kg (11.07 lb)

Peso con embalaje [kg(lb)]

7.82 kg (17.24 lb)

Consumo típico de energía [W]

Estados Unidos

Disipación típica de calor [BTU/ hora]

126.18 BTU/ hora

Consumo máximo de energía [W]

- sin PoE:

53,60 W (con dos módulos de potencia de 600 W AC)

56,70 W (con dos módulos de potencia de 1000 W AC)

67,30 W (con dos módulos de potencia DC de 1000 W)

- carga PoE completa:

2430,11 W (PoE: 2268 W, con tres módulos de potencia AC de 1000 W)

Máxima disipación de calor [BTU/ hora]

- sin PoE:

192,89 (con dos módulos de potencia de 600 W AC)

193.47 (con dos módulos de potencia de 1000 W AC)

229.63 (con dos módulos de potencia de 1000 W DC)

- carga PoE completa:

8291.78 (PoE: 2268 W, con tres módulos de potencia AC de 1000 W)

Consumo de energía estática [W]

28.8 W

MTBF [años]

92.58 años

MTTR [horas]

2 horas

disponibilidad

> 0.99999

Ruido A temperatura normal (potencia acústica) [dB(A)]

Tres módulos PoE de 600 W AC con una carga del 30% : 50 dBA

Tres módulos de alimentación PoE de 1000 W AC con una carga del 30% : 49.9 dBA

Tres módulos de alimentación PoE de 1000 W DC con una carga del 30% : 48,5 dBA

Ruido A temperatura normal (presión acústica) [dB(A)]

Tres módulos PoE de 600 W AC con una carga del 30% : 38 dBA

Tres módulos de alimentación PoE de 1000 W AC con una carga del 30% : 37.9 dBA

Tres módulos de alimentación de 1000 W DC PoE con una carga del 30% : 36.5 dBA

Número de ranuras de tarjetas

0

Número de ranuras de corriente

3

Número de módulos de ventil

2

Fuente de alimentación redund

1+1+1

Los módulos de alimentación AC y DC enchufables se pueden utilizar juntos en el mismo dispositivo.

Temperatura de funcionamiento a largo plazo [°C(°F)]

-5°C a +50°C (23°F a 122°F) a una altitud de 0-1800 m (0-5905.44 pies).

Restricción de la tasa de variación de la temperatura de funcionamiento [− C(− F)]

Cuando la altitud es de 1800-5000 m (5906-16404 pies), la temperatura de operación más alta se reduce en 1°C (1,8 °F) cada vez que la altitud aumenta en 220 m (722 pies).

Los dispositivos no pueden arrancar cuando la temperatura es inferior a 0°C (32°F).

Temperatura de almacenamiento [°C(°F)]

-40 °C a +70°C (-40 °F a +158°F)

Humedad relativa operativa a largo plazo [hr]

5% de RH a 95% de RH (sin condensación)

Altitud operativa a largo plazo [m(ft.)]

0-5000 m (0-16404 pies)

Altitud de almacenamiento [m(ft.)]

0-5000 m (0-16404 pies)

Modo de alimentación

Fuente de alimentación enchufable

Tensión nominal de entrada [V]

Entrada AC: 100 V AC a 130 V AC, 200 V AC a 240 V AC; 50/60 Hz

Entrada DC de alta tensión: 240 V DC

Entrada DC: -48 V DC to -60 V DC

Rango de tensión de entrada [V]

Entrada AC: 90 V AC a 290 V AC; 45-65 Hz

Entrada DC de alta tensión: 190 V DC a 290 V DC

Entrada DC: -38.4 V DC to -72 V DC

Corriente máxima de entrada [A]

Las especificaciones actuales están relacionadas con el módulo de alimentación enchufable. Para más detalles, consulte módulos de alimentación enchufables.

memoria

2 GB

Memoria Flash

Espacio físico: 1 GB

Puerto de consola

RJ45

Gestión del puerto

No soport

USB

apoyado

RTC

No soport

Entrada RPS

No soport

Protección contra aumentos de tensión en los puertos de servicio [kV]

Modo común: − 7 kV

Protección contra aumento de tensión de la fuente de alimentación [kV]

Configurado con módulos de alimentación de ca: − 6 kV en modo diferencial y − 6 kV en modo común

Configurado con módulos de alimentación DC: − 2 kV en modo diferencial y − 4 kV en modo común

Nivel de protección contra la entrada (resistente al polvo/al agua)

IP20

Tipos de ventiladores

Incorporado en el

Modo de disipación del calor

Refrigeración por aire para disipación de calor, ajuste inteligente de la velocidad del ventilador

Dirección del flujo de aire

Toma de aire desde la izquierda, frontal y derecha y escape de aire desde la parte trasera

PoE

apoyado

certificación

Certificación EMC

Certificación de seguridad

Certificación de fabricación
